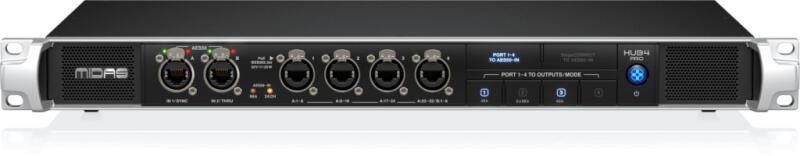

96k/48k monitor rendszer 4db PoE porttal DP48 vagy MIDAS színpadi csatlakozó dobozokhoz, AES50 és StageConnect digitális, és 16 analóg csatlakozással.

Saját monitor hang keverése DP48-al

A HUB4 PRO akár négy DP48 személyi monitorkeverőt is képes ellátni PoE-vel (Power over Ethernet) és 48 csatornát 24 bites/48 kHz-es hanggal vagy 2x 24 csatornát 96 kHz-en. A HUB4 PRO ezenkívül 48 csatornát gyűjt össze az upstream hangból, és továbbítja ezt a hangot a FOH konzolra, akár az AES50-B (THRU) porthoz csatlakoztatott színpadi padlódobozokból, akár 8 visszatérő csatornából az 1-4 portok mindegyikéről.

Lépcsőzetes hubok nagy telepítésekhez

A nagy monitorozási beállításokkal szemben támasztott kihívásoknak való megfelelés érdekében a HUB4 PRO könnyedén összefűzhető, hogy további DP48 portok álljanak rendelkezésre, egészen a szimfonikus zenekari alkalmazásokig.

Másrészt a HUB4 PRO olyan helyzetekre is képes, amikor további I/O-t szeretnél csatlakoztatni ugyanazon az AES50 kapcsolaton keresztül a keverőpulthoz. Az AES50 konzolkapcsolat kialakításának elősegítése érdekében digitális színpadi dobozok, például a Midas DL16 vagy DL32 csatlakoztathatók a HUB4 AES50 (THRU) portjához. A konzol lefelé irányuló jeleket tud továbbítani a megfelelő színpadi kimenetekre, miközben a HUB4 PRO-n keresztül 48 csatornát is fogad a színpad bemeneteitől.

Analóg kimenetek IEM adókhoz

A HUB4 PRO 16 kiegyensúlyozott vonalszintű kimenettel rendelkezik, amelyek a csatlakoztatott DP48 keverők 8 sztereó mixét hordozhatják az oldalsó rack-be történő csatlakozásokhoz. Nincs szükség további vezetékek vezetésére a személyi keverőktől a távadókig, ami jelentősen csökkenti a beállítási időt és a megbízhatóságot. Alternatív megoldásként ezek az analóg kimenetek tartalékkimenetként is használhatók a színpadon, amelyek közvetlenül az FOH konzolokról, pl. talkback vagy side fill kimenetek biztosításához.

StageConnect interfész

Az innovatív StageConnect interfész további rugalmasságot biztosít a jelek HUB4 PRO-n keresztül történő be-, ki- és útválasztásához. Egyetlen szabványos XLR kábellel a teljes i/o kapacitást 32 csatornával bővítheted a legalacsonyabb késleltetésű, kifogástalan 24 bites hanggal. Csatlakoztass ide egy Midas DN4816-O-t, hogy 16 impedancia-kiegyenlített vonali jelet helyezzen ki közvetlenül az oldalsó rackbe, ahol az IEM adók vannak felszerelve. Vagy adj hozzá egy másik DN4816-I-t, amely akár 16 vezeték nélküli vevő jeleit is összegyűjti, és jeleiket a HUB4 PRO-n keresztül továbbíthatja a keverőpult felé. A DN4816-U használható USB-hang áthidalására az Ultranet és a StageConnect segítségével egy kompakt, robusztus DI-box tokban. A kényelmes és költséghatékony I/O-rugalmasság a StageConnect segítségével már önmagában is elérhető.

A Midas M32 és a Heritage D támogatása

A HUB4 PRO képes vezérlőüzeneteket továbbítani az M32 FOH konzolokról a DP48 személyi keverőkre, valamint távirányító üzeneteket a DP48 egységek között. A Midas DP48 Personal Monitor Mixerek támogatják más DP48 egységek távvezérlését, és vezérlési információkat is fogadhatnak az M32 és a Heritage D sorozatú konzolokról. Ez a vezérlési információ magában foglalja a csatornák hozzárendeléseit, neveit és színeit, amelyeket az AES50-en keresztül továbbítanak a személyes keverők egyszerű konfigurálása érdekében. A HUB4 PRO képes vezérlőüzeneteket továbbítani a FOH konzolról a személyes keverőknek. Ez a vezérlőüzenet-rendszer akkor működik, ha a DP48 egységek az 1-4 portokhoz vagy a láncolt hubok portjaihoz csatlakoznak.
